[RPi] Lab.02-2: UART (RPi 4B)

라즈베리파이 UART 를 이용하여 시리얼 통신을 실습한다.

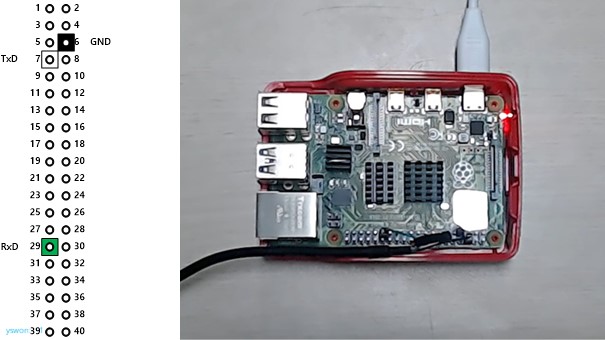

1. 라즈베리파이 보드와  TTL 시리얼 케이블을 연결한다.

  -  6: GND → Black

  -  7: TxD → Write: RxD

  - 29: RxD → Green: TxD

0



2. Raspberry Pi 4  uart3 을 활성화 한다.

$ dtoverlay -a | grep uart
$ dtoverlay -h uart3
$ sudo vim /boot/config.txt
	dtoverlay=uart3
$ sudo reboot

01234

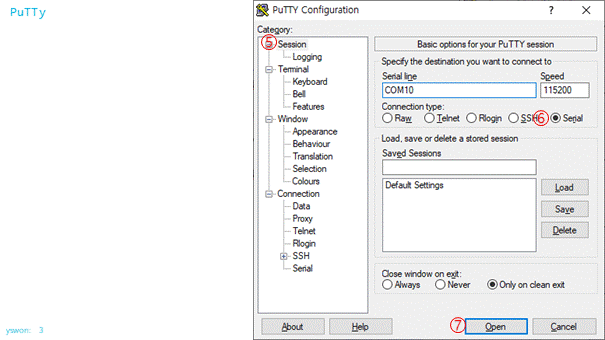

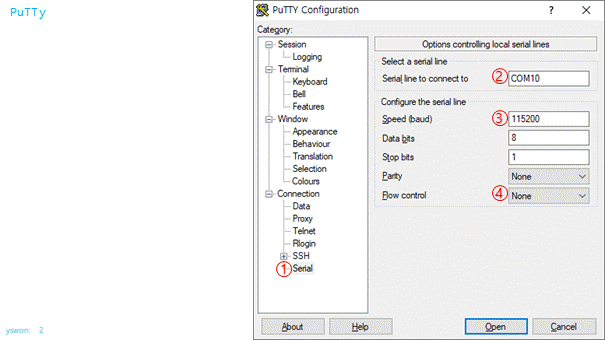

2. PuTTy 를 실행한다.

  - Baudlate: 115200

  - Flow Control: None

01

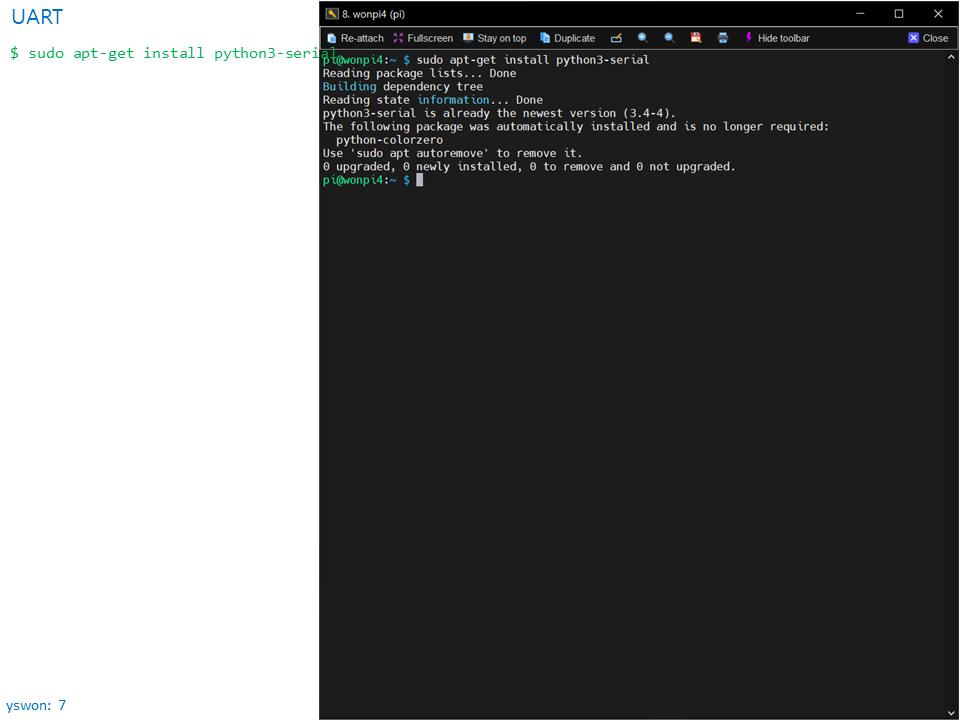

3. 라즈베리파이에서 파이썬 시리얼 함수를 이용하여 PC로 데이터를 전송한다.

$ raspi-gpio get 4-5
$ sudo apt-get install python3-serial
$ ls -l /dev/ttyAMA*



$ python3
>>> import serial
>>> uart = serial.Serial('/dev/ttyAMA1', 115200)
>>> uart.write(b'Hello RPi4 UART')
>>>

0123



[Test Result]





[참조]

www.raspberrypi.org

https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html
