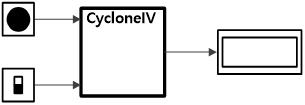

DE2-115 보드를 이용하여 Text LCD 제어를 실습한다.

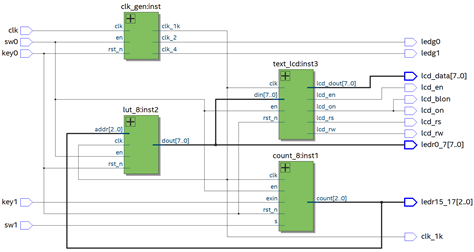

[Text LCD]
[text_lcd.v]
text lcd controller 에서 다음을 수정 기술한다.
더보기
/////----------------------------------------/////
module text_lcd(
input clk,
input rst_n,
input en,
input [7:0] din,
output lcd_en,
output lcd_rs,
output lcd_rw,
output lcd_on,
output [7:0] lcd_dout
);
reg [2:0] state;
reg [7:0] cnt;
parameter S0 = 0, S1 = 1, S2 = 2, S3 = 3, S4 = 4, S5 = 5;
/////----------------------------------------/////
always @(posedge clk, negedge rst_n) begin
if (rst_n == 0) begin
state <= S0;
cnt <= 8'd0;
end
else begin
cnt <= cnt + 1'b1;
case (state)
S0 : begin
if (cnt == 8'd70) begin
state <= S1;
cnt <= 8'd0;
end
end
S1 : begin
if (cnt == 8'd30) begin
state <= S2;
cnt <= 8'd0;
end
end
S2 : begin
if (cnt == 8'd30) begin
state <= S3;
cnt <= 8'd0;
end
end
S3 : begin
if (cnt == 8'd30) begin
state <= S4;
cnt <= 8'd0;
end
end
S4 : begin
if (cnt == 8'd16) begin
state <= S5;
cnt <= 8'd0;
end
end
S5 : begin
if (cnt == 8'd16) begin
state <= S4;
cnt <= 8'd0;
end
end
endcase
end
end
reg rs;
reg rw;
reg [7:0] dt;
/////----------------------------------------/////
always @(posedge clk, negedge rst_n) begin
if (rst_n == 0) begin
rs <= 1'b0;
rw <= 1'b0;
dt <= 8'h00;
end
else begin
case (state)
8'h0 : {rs, rw, dt} <= {1'b0, 1'b0, 8'h00};
8'h1 : {rs, rw, dt} <= {1'b0, 1'b0, 8'h38};
8'h2 : {rs, rw, dt} <= {1'b0, 1'b0, 8'h0c};
8'h3 : {rs, rw, dt} <= {1'b0, 1'b0, 8'h06};
8'h4 : begin
case (cnt)
8'd0: {rs, rw, dt} <= {2'b00, 8'h80};
8'd1: {rs, rw, dt} <= {2'b10, 8'h41};
8'd2: {rs, rw, dt} <= {2'b10, 8'h6c};
8'd3: {rs, rw, dt} <= {2'b10, 8'h74};
8'd4: {rs, rw, dt} <= {2'b10, 8'h65};
8'd5: {rs, rw, dt} <= {2'b10, 8'h72};
8'd6: {rs, rw, dt} <= {2'b10, 8'h61};
8'd7: {rs, rw, dt} <= {2'b10, 8'h20};
8'd8: {rs, rw, dt} <= {2'b10, 8'h44};
8'd9: {rs, rw, dt} <= {2'b10, 8'h45};
8'd10: {rs, rw, dt} <= {2'b10, 8'h32};
8'd11: {rs, rw, dt} <= {2'b10, 8'h2d};
8'd12: {rs, rw, dt} <= {2'b10, 8'h31};
8'd13: {rs, rw, dt} <= {2'b10, 8'h31};
8'd14: {rs, rw, dt} <= {2'b10, 8'h35};
8'd15: {rs, rw, dt} <= {2'b10, 8'h20};
8'd16: {rs, rw, dt} <= {2'b10, 8'h20};
endcase
end
8'h5 : begin
case (cnt)
8'd0: {rs, rw, dt} <= {2'b00, 8'hc0};
8'd1: {rs, rw, dt} <= {2'b10, 8'h48};
8'd2: {rs, rw, dt} <= {2'b10, 8'h65};
8'd3: {rs, rw, dt} <= {2'b10, 8'h6c};
8'd4: {rs, rw, dt} <= {2'b10, 8'h6c};
8'd5: {rs, rw, dt} <= {2'b10, 8'h6f};
8'd6: {rs, rw, dt} <= {2'b10, 8'h20};
8'd7: {rs, rw, dt} <= {2'b10, 8'h57};
8'd8: {rs, rw, dt} <= {2'b10, 8'h6f};
8'd9: {rs, rw, dt} <= {2'b10, 8'h72};
8'd10: {rs, rw, dt} <= {2'b10, 8'h6c};
8'd11: {rs, rw, dt} <= {2'b10, 8'h64};
8'd12: {rs, rw, dt} <= {2'b10, 8'h21};
8'd13: {rs, rw, dt} <= {2'b10, 8'h20};
8'd14: {rs, rw, dt} <= {2'b10, 8'h20};
8'd15: {rs, rw, dt} <= {2'b10, 8'h20};
// 8'd16: {rs, rw, dt} <= {2'b10, 8'h20};
8'd16: {rs, rw, dt} <= {2'b10, din};
endcase
end
endcase
end
end
assign lcd_en = ~clk;
assign lcd_rs = rs;
assign lcd_rw = rw;
assign lcd_dout = dt;
assign lcd_on = en;
/////----------------------------------------/////
endmodule
[lut_8.v]
lut_8.v 코드에서 dout 의 값을 ASCII 로 변경 기술한다.
더보기
/////----------------------------------------/////
module lut_8(
input clk,
input rst_n,
input en,
input [2:0] addr,
output reg [7:0] dout
);
/////----------------------------------------/////
always @(posedge clk, negedge rst_n) begin
if (rst_n == 0) begin
dout <= 8'h20;
end
else begin
if(en == 1) begin
case (addr)
4'd7 : dout = 8'h37; // 7
4'd6 : dout = 8'h36; // 6
4'd5 : dout = 8'h35; // 5
4'd4 : dout = 8'h34; // 4
4'd3 : dout = 8'h33; // 3
4'd2 : dout = 8'h32; // 2
4'd1 : dout = 8'h31; // 1
4'd0 : dout = 8'h30; // 0
endcase
end
else begin
dout <= 8'h20;
end
end
end
endmodule

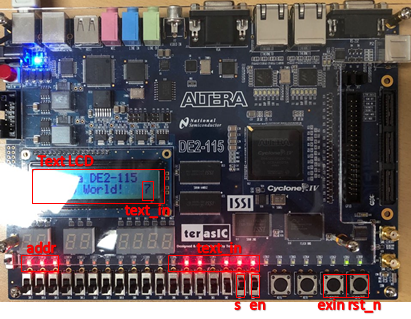

[Test Result]
이를 합성 후 출력결과를 학인하면 dout 이 LED 에 출력됨을 알 수 있다.
