[Verilog] Logic Gate

Logic Gate Simulation

Logic gate 를 Verilog 로 기술하고 Modelsim 을 이용하여 시뮬레이션한다.



[2-input logic gate]

Module: gate2 는 Bit-Wire Operator 를 이용하여 2-input Logic Gate 를 기술한다.

Bit-Wire Operator

~ NOT
| OR
& AND
^ XOR



[4-input logic gate]

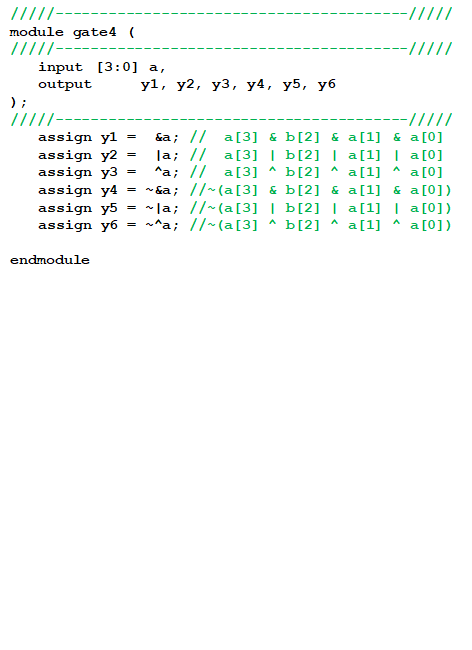

Module: gate4 는 Unary Reduction Operator 를 이용하여 4-input Logic Gate 를 기술한다.

Unary reduction operator

& AND
| OR
^ XOR



[Comparator]

Module: comparator  Relationnal Operator 를 이용하여 비교기를 기술한다.

Relationnal operator

> Greater than
< Less than
>= Greater than or Equal
<= Less than or Equal
== Equal
!= Not Equal



[Half adder]

Module: ha 는 Verilog Operator 를 이용하여 기술한다.
